Thông tin chi tiết sản phẩm:
Thanh toán:
|
Lặp lại chính xác: | ± 0.01mm / trục | Tốc độ di chuyển (X & Y / Z): | 400 / 200mm / giây |
---|---|---|---|
Tối đa tải (Y / Z): | 7kg / 3kg | Khu vực làm việc: | 300X * 300Y * 100Z mm |
Cung cấp dịch vụ hậu mãi: | Kỹ sư có sẵn cho các máy móc thiết bị dịch vụ ở nước ngoài | MOQ: | 1 tập |
Điểm nổi bật: | Auto Dispensing Machine,pcb dispenser |
Phân phối Robot cho các ứng dụng công nghiệp SMT :
Robot phân phối
1, gói LED
2, điện thoại di động tấm phủ hoặc nút pha chế
3, Loa Pha Chế
4, pha chế niêm phong các trường hợp pin
5, Các gói bán dẫn
6, gói thành phần điện
7, chip ràng buộc Pha Chế Robot
8, cố định và bảo vệ PCB linh kiện điện tử
9, LCD bảng kính gói
Thông số kỹ thuật cho máy pha chế:
Thông số kỹ thuật | |||
Mô hình | CWDM-2 | CWDS331 | CWDS221 |
Phạm vi quy trình | 400/400/100 | 300/300/100 | 200/200/100 |
Tải trọng tối đa (Y / Z) | 10 kg / 5 kg | 6 kg / 2 kg | 4 kg / 2 kg |
Tốc độ chuyển động | 0.1 ~ 600 / 250mm / s | 0.1 ~ 600 / 250mm / s | 0.1 ~ 600 / 250mm / s |
Độ chính xác vị trí | 0,02 mm / trục | 0.02mm / trục | 0.02mm / trục |
Độ chính xác lặp lại | +/- 0.02mm / Trục | +/- 0,02 mm / Trục | +/- 0,02 mm / Trục |
Lưu trữ | Thẻ kiểm soát 16MB Bộ nhớ mở rộng 2 GB | Thẻ kiểm soát 16MB Bộ nhớ mở rộng 2 GB | Thẻ kiểm soát 16MB Bộ nhớ mở rộng 2 GB |
Giao tiếp bên ngoài | Thẻ SD | Thẻ SD | Thẻ SD |
Trình hiển thị | LCD | LCD | LCD |
Phương pháp lái xe | Động cơ bước + vành đai thời gian | Động cơ bước + vành đai thời gian | Động cơ bước + vành đai thời gian |
Đồ họa lập trình | Điểm, đường thẳng, hình tròn, cung, đường liên tục, v.v. | Điểm, đường thẳng, hình tròn, cung, đường liên tục, v.v. | Điểm, đường thẳng, hình tròn, cung, đường liên tục, v.v. |
Trục Y đôi | Nâng cấp có sẵn | Nâng cấp có sẵn | Nâng cấp có sẵn |
Chế độ chỉnh sửa | Trình diễn | Trình diễn | Trình diễn |
I / 0Signal | 24in / 22out | 24in / 22out | 24in / 22out |
Nguồn năng lượng | 220V (+/- 10% / 50Hz) | 220V (+/- 10% / 50Hz) | 220V (+/- 10% / 50Hz) |
Định vị trực quan | không ai | không ai | không ai |

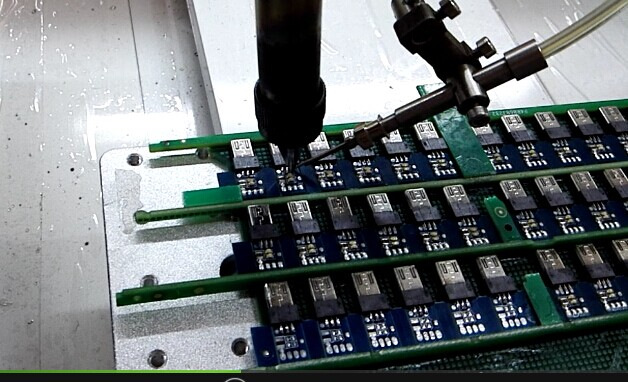

Lắp đặt PCB Despensing:
Máy phân phối tự động có thể đáp ứng các yêu cầu khác nhau để pha chế, chỉ cần chọn các đồ đạc và toán học khác nhau với các hệ thống pha chế.
Hướng dẫn cài đặt sau đây dựa trên kẹp xi lanh kim 30CC và hệ thống pha chế loại đơn giản làm mô hình.
1. Các phụ kiện tiêu chuẩn bao gồm kẹp xi lanh kim 30CC, và chúng có thể được áp dụng cho xi lanh kim 30CC hoặc 55CC. Nếu bạn muốn sử dụng xi lanh kim khác, sau đó bạn phải mua kẹp xi lanh kim khác thích hợp.
2. Cố định kẹp hình trụ kim vào trục Z. Đặt các ốc vít đầu lục giác ổ cắm đầu phẳng thông qua các lỗ của kẹp và sau đó khóa trên mặt đất Z. Kẹp có một vài lỗ để lựa chọn, theo các yêu cầu cụ thể.
3. Kết nối cổng tín hiệu (ba lỗ) của máy phân phối ở mặt sau với cổng tín hiệu trong bộ điều khiển với đường tín hiệu bộ phân phối. Cổng tín hiệu trong máy phân phối là một cổng kết nối với bàn chân. Vì vậy, một vấn đề có thể xuất hiện rằng cổng không thể được chia sẻ, nếu máy phân phối của bạn không được mua cùng với máy phù hợp. Trong trường hợp này, vui lòng liên hệ với nhà cung cấp máy đùn để trao đổi chung.
4 . Kết nối nguồn khí nén với bộ điều khiển bộ phân phối, đặt viên xylanh kim vào xylanh kim và siết chặt nó, và đặt xy lanh kim vào kẹp kim xylanh và khóa các vít được sử dụng để cố định xylanh kim. (Xin đừng quá thắt chặt, trong trường hợp biến dạng. Và một khi nó biến dạng, piston sẽ không thể khớp với bên trong của xy lanh kim, và gây rò rỉ khí.)
5. Kết nối lập trình cầm tay với máy.
6. Kết nối máy phân phối và bộ điều khiển với nguồn điện 220V.
7. Đảm bảo ống áp lực của kẹp xylanh kim và nguồn điện sẽ không ảnh hưởng đến chuyển động của mỗi trục và tấm làm việc.
số 8 . Chúc mừng bạn đã hoàn thành bộ máy phân phối chính, vui lòng tìm hiểu hoạt động của chế độ dạy học theo các chương sau đây.
Tính năng, đặc điểm:
1. Thao tác bàn phím tiếng Anh.
2. Chức năng: điểm vẽ, đường, bề mặt, vòng cung, vòng tròn, đường cong liên tục không đều và liên kết ba trục.
3. Phần mềm có màn hình hiển thị khu vực, dịch các chức năng hoạt động xoay.
4. có thể thiết lập kích thước keo, tốc độ keo, thời gian pha chế, ngừng keo thời gian. Keo dính ổn định mà không bị rò rỉ keo và nhỏ giọt.
5. Theo quy trình sản xuất, nền tảng công việc có thể được lắp đặt với PIN định vị, súng bắn keo, thiết bị kiểm soát nhiệt độ bằng ván chân tường.
6. Được sử dụng để pha chế chất lỏng, ví dụ: keo UV, keo AB, EPOXY (keo đen), keo trắng, keo dẫn điện EMI, silicon, nhựa epoxy, keo dán nhanh, keo bạc, keo đỏ, dán, mỡ nhiệt, dán điều khiển hàn, trong suốt sơn, vít cố định
7. Các đối tượng áp dụng: điện thoại di động, vỏ máy tính, trình điều khiển CD-ROM, máy in, thư mực, bảng mạch PCB, LCD, LED, DVD, camera kỹ thuật số, công tắc, đầu nối, rơle, bộ tản nhiệt, chất bán dẫn, đồng hồ, đồ chơi và appparutus y tế.
Thông số kỹ thuật:
Ưu điểm:
1. Bảng điều khiển LCD tiếng Anh dạy mặt dây chuyền, hoạt động dễ dàng và học tập.
2. Robot chuyển động ba trục có chức năng vẽ các điểm, đường kẻ, bề mặt, vòng cung, hình tròn, đường cong không đổi liên tục nội suy.
3. Khối lượng pha chế, tốc độ pha chế, thời gian pha chế, thời gian ngừng pha chế có thể được thiết lập.
4 . Tự động bảo vệ cong.
5. Bộ điều khiển pha chế đặc biệt giúp dòng chất lỏng ổn định mà không bị rò rỉ và nhỏ giọt.
Dịch vụ của chúng tôi:
1. chất lượng Ổn Định, giá cả cạnh tranh, một năm miễn phí bộ phận bảo hành ngoại trừ cho pha chế hàng tiêu dùng, chẳng hạn như ống nhựa, kim. Trong bảo hành, bảo trì suốt đời cũng có sẵn với một số chi phí.
2. Một tuần giao hàng sau khi thanh toán xuống cho loại tiêu chuẩn.
Tại sao chọn chúng tôi:
1. Kỹ sư có sẵn cho máy móc dịch vụ ở nước ngoài. Kỹ sư có sẵn để được gửi đến các nước tự do để thực hiện đào tạo máy móc và cung cấp hỗ trợ kỹ thuật
|
2. Kỹ thuật trưởng thành & tiền thân để xử lý làm cho máy móc chất lượng cao. Là nhà máy sản xuất lớn nhất ở miền Nam Trung Quốc, chúng tôi có 12 năm kinh nghiệm về máy tách PCB và máy hàn. pcb router Đội ngũ R & D của chúng tôi liên tục nâng cấp các máy móc hiện có để đáp ứng xu hướng phát triển thị trường.
|
3. Bảo hành một năm cho các máy trừ phụ kiện. Xây dựng khung mạnh mẽ và lưỡi thép Nhật Bản thu được đánh giá tốt và được công nhận bởi khách hàng nước ngoài. Chúng tôi cung cấp các bộ phận để thay thế theo bảo hành miễn phí, khách hàng chỉ cần phải chịu phí vận chuyển
|
4 . Dịch vụ khách hàng hiệu quả. Tất cả chúng ta cùng nhau mạnh mẽ và khôn ngoan hơn bất cứ ai trong chúng ta. Để thành công, chúng ta phải chịu trách nhiệm, hợp tác với các cộng sự viên và các phòng ban, có hiệu quả với nhau, khuyến khích nhiệt tình và tham gia vào việc ra quyết định. Để khách hàng có thể tiếp cận biển và cung cấp câu trả lời nhanh chóng để giải quyết vấn đề của họ và tạo ra giá trị cho khách hàng
|
Nhiệm vụ của chúng ta : Đang tiến hành đổi mới công nghệ PCB tách PCB công nghiệp, để tạo ra giá trị lớn hơn, cho phép khách hàng thành công
|
Tầm nhìn của chúng tôi: Đang tiến hành đổi mới công nghệ PCB tách PCB công nghiệp, để tạo ra giá trị lớn hơn, cho phép khách hàng thành công
|
